lundi 30 novembre 2009

Zone cadrée d’une vue de dessin

Les vues de dessin (Vue > Vue de détail) n’ont pas de zone cadrée.

Dans certains cas, comme lors de fichiers liés de CAO (DWG), on peut souhaiter cadrer la vue.
Deux solutions sont possibles ; la première serait de modifier le fichier DWG, la seconde est d’utiliser une zone de masquage…

VUE_DESSIN_01

N’oubliez pas d’utiliser des lignes invisibles pour la zone de masquage, et éventuellement pour la zone qui fait office de cadrage.

vendredi 27 novembre 2009

Alignement motif de modèle sur plan courbe

Avez-vous déjà essayé d’aligner des motifs de remplissage de modèle disposer sur un plan courbe ? Revit n’accepte pas le déplacement ou l’alignement des motifs de modèle sur un plan courbe.

En revanche, si l’on considère un déplacement d’un motif sur une surface courbe, le mouvement décrit n’est autre qu’une rotation dans le plan perpendiculaire au plan courbe (ou déplacement circulaire).

En utilisant l’outil rotation, vous pouvez donc déplacer le motif de remplissage de modèle d’une surface courbe. Le point de rotation étant le centre de l’arc formant le plan.

Démonstration en vidéo.

 (Nico, il faut dire merci à Stefania !)

jeudi 19 novembre 2009

Motif de dessin

Orientation des motifs de dessin

Trois options d’orientation des motifs de remplissage de dessin sont disponibles :

ART_MOTIF-DESSIN_01

  En voici les effets :

ART_MOTIF-DESSIN

mercredi 18 novembre 2009

Purger / Transfert des normes / Gabarit

Comment récupérer des normes, types et familles après une purge (sauvage) ?

Purger
L’outil Purger les éléments non utilisés ne doit pas être utilisé de façon sauvage ! Il faut sélectionner les éléments (familles et types) à supprimer du fichier.
Beaucoup de familles non utilisées peuvent faire vite défaut si l’on opère une purge sans contrôle. Par exemple, les meneaux et les meneaux d’angle qui se comportent comme des familles de système sont purgeables !

Gérer > Purger les éléments non utilisés

ART_PURGER_01

ART_PURGER_02

Bien qu’il ne soit pas possible de cocher les meneaux au niveau des familles, en supprimant les types disponibles (sans avoir utilisé de meneaux de la famille), les familles de meneaux disparaissent ! (bug ?)

Solutions : pour récupérer les meneaux, dans ce cas, vous devez faire des copier/coller d’un fichier à un autre de murs rideaux incluant des meneaux d’angle et autres.
Autre possibilité : faire un copier/coller depuis l’arborescence du projet du type de meneau :

ART_PURGER_06
puis Coller dans une vue du projet (ouvert dans une même session)

Transfert des normes du projet
Un outils précieux pour retrouver paramètres et types de familles de systèmes et un peu plus…

Gérer > Transférer les normes du projet

Ouvrir deux fichiers, celui qui doit recevoir et celui qui contient les paramètres (normes du projet)
Se mettre dans le fichier qui reçoit…

ART_PURGER_03

Gabarit
Conserver toujours un gabarit de projet spécifique au projet dans lequel vous pouvez transférer les normes du projet.
Pour connaitre toutes les spécificités des gabarits que vous utilisez, réalisez un projet sans gabarit spécifique :

Menu de l’application > Nouveau > Projet

ART_PURGER_04

Dans ce projet, on retrouve nos familles de meneaux…

ART_PURGER_05

samedi 14 novembre 2009

Symboles d’élévations

Après les marqueurs de niveaux et les extrémités de coupes, voyons les étiquettes d’élévations.
A la différence des deux autres références de vues, les étiquettes d’élévations sont des familles de systèmes (et non des familles de composant d’annotation).

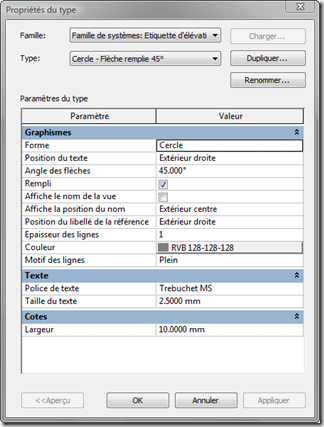

Les paramètres se limitent à ceux disponibles dans la boite de dialogue Gérer > Paramètres > Etiquettes d’élévations

ART_FAC_01

Deux formes sont disponibles : Cercle et Carré
Largeur définie la taille du cercle (diamètre) et du carré (coté)

ART_FAC_02

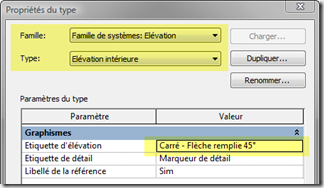

Une fois l’étiquette d’élévation de paramétrée, vous devez l’associer à un type d’élévation ; En créant des types d’élévation, vous provoquez en même temps un classement dans l’arborescence du projet :

ART_FAC_03 ART_FAC_04

Vous devez savoir qu’un symbole d’élévation peut supporter jusqu’à quatre élévations. Dans ce cas, pensez à mettre sur une même feuille les vues d’élévations commandées par un même symbole ; dans le cas inverse, la référence restera vide.

ART_FAC_05

ART_FAC_06






La vue d’élévation sur une feuille, le symbole d’élévation indique par défaut le nom de la vue ou le titre de la vue sur la feuille si celui-ci est différent du nom de la vue.

ART_FAC_07

- Utiliser les élévations
Si une chose est pratique avec les élévations, c’est bien leur orientation automatique vis à vis des murs (en s’y approchant ou bien avec la touche TAB) ; quant aux élévations de structure, elles s’orientent vis à vis des quadrillages et leur plan de projection reste “attaché” au quadrillage (Attention, en cas de rotation du quadrillage, le plan de projection se détache du quadrillage)

Restez vigilant à la position du symbole d’élévation par rapport à son plan de projection. Si vous déplacez le symbole d’élévation sans sélectionner l’élévation (pointe sur le symbole) seul le symbole est déplacé, le plan de projection reste à son emplacement initial.

ART_FAC_08

mercredi 11 novembre 2009

Cote d’élévation

Méthode.

suite au post précédent, je reviens sur les cotes de niveau.

Problématiques:
- Les niveaux ne sont pas suffisants pour indiquer des cotes d’élévation.
- Les marqueurs de niveaux sont trop encombrants pour les petites échelles.

Les cotes d’élévation vont nous permettre d’ajouter des cotes relatives au projet, ou bien en valeur NGF et aussi selon une autre base selon un niveau du projet.
Cette famille de cote s’utilise aussi en tant que cotes temporaires.
Elles restent attachées à l’élément.
Enfin, les cotes d’élévation s’utilisent aussi bien en plan qu’en élévation (et coupe) et sur les vues axonométriques.

ART_COT-ELV ART_COT-ELV_01

Ici les cotes d’élévation indiquent le dessus et la sous-face du plancher en cotes de projet (base 0.00 au RDC) ; une cote relative indique la retombée de la poutre.

Les cotes d’élévation peuvent intégrer un symbole ; ainsi en fonction de la situation de la cote vous pouvez choisir un graphisme différent.
Le symbole est une famille de Symbole de cote d’élévation.

ART_COT-ELV_02

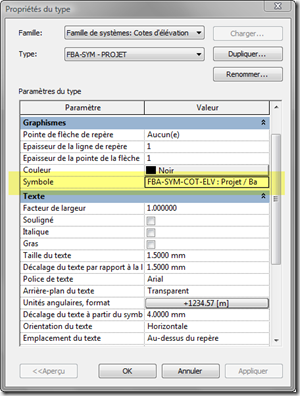

Une fois le symbole réalisé et déclaré dans la famille de cote d’élévation, régler le Décalage du texte à partir du repère et le Décalage du texte à partir du symbole.

Il est aussi possible de poser des cotes d’élévation en plan (sur des sols) et sur des surfaces topographiques.

Cote d’élévation en remplacement des marqueurs de niveaux.

Maintenant que nous avons élaboré une cote d’élévation, voyons comment l’utiliser comme “marqueur de niveau”.
Les niveaux et leur marqueur sont communs à toutes les vues d’élévation et de coupe d’un projet. Or à petite échelle, les marqueurs peuvent être trop imposants vis à vis du modèle.
On peut se poser la question de l’utilité de marquer les niveaux en-dessous d’une certaine échelle (1/200 ?) ; toutefois, dans certains cas il est nécessaire d’indiquer les altitudes sur des documents à petites échelles.

Il faut prendre en compte :
- comme toute cote, une cote d’élévation est masquée si sa référence est masquée par catégorie ou par sous-projet.
- l’affichage des cotes est liée à la vue

ART_COT-ELV_03
En utilisant une ligne de détail contrainte au niveau (contrainte d’alignement), il est possible de masquer les niveaux tout en conservant un affichage de cote d’élévation.

ART_COT-ELV_04

jeudi 5 novembre 2009

Marqueur de niveau & cote d’élévation

Après un point sur le symbole des coupes, analysons les marqueurs de niveaux et les cotes d’élévation.
Dans ce post, je fais intervenir deux outils : les niveaux accompagnés de marqueur de niveaux et des cotes de niveaux dites d’élévation.

La problématique : choisir les éléments qui afficheront les cotes NGF et ceux pour les cotes liées au projet.

- Création d’un marqueur de niveau
Pour créer un nouveau marqueur de niveau, vous devez réaliser une nouvelle famille en choisissant le gabarit d’annotation M_Marqueur de niveau.rft

 . Dessiner le symbole avec les outils de dessin habituels. S’agissant d’une annotation, le marqueur de niveau sera imprimer selon les dimensions que vous lui donnez (valeurs en mm)

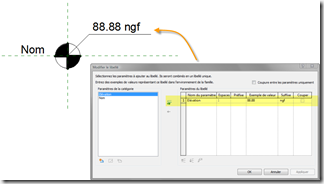

. Positionner ensuite les libellés. Le choix se limite au nom du niveau et à son élévation.

Depuis la version 2010, fait remarquable, les marqueurs de niveaux supportent les paramètres partagés (occurrence et type).
Ce paramètre peut se révéler utile pour y indiquer la référence du niveau : fini, brut, sous poutre… Je préfère tout de même avoir des types (symboles) différents pour bien différencier les niveaux finis des niveaux bruts.

ART_NIVEAU

ART_NIVEAU_01

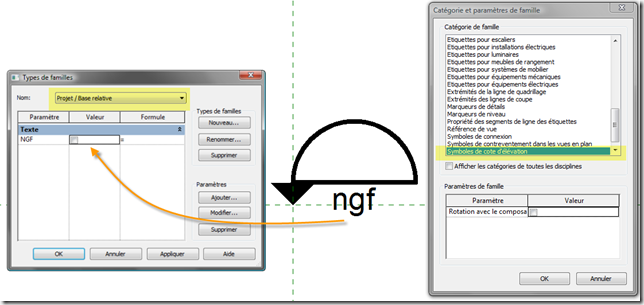

Dans ce marqueur de niveau, j’ai opté pour un affichage de cote NGF. Le marqueur devra donc être utilisé dans un fichier avec des coordonnées partagées

Dans le projet, dupliquer un type de niveau et associer lui le marqueur réalisé :

ART_NIVEAU_02

Ici, il faut faire attention de bien choisir Partagée (NGF) comme base de l’élévation.
Le paramètre partagé, ici en paramètre du type, sert de note, pour indiqué la situation du niveau Fini.

- Création de la cote d’élévation
La cote d’élévation va nous renseignée sur l’élévation du niveau à partir d’une base projet.

Annoter > Cote d’élévation

La cote d’élévation propose trois bases :
- Projet : base niveau 0.00
- Partagée : base des coordonnées partagées (NGF)
- Relative : choix d’un niveau de référence

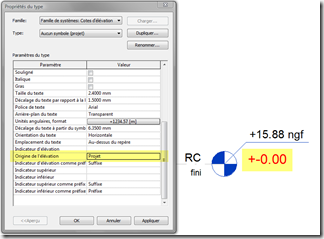

ART_NIVEAU_03

ART_NIVEAU_04

La cote d’élévation (sans symbole) doit être posée sur chaque niveau ; à l’aide de Copier/multiple il est aisé de positionner rapidement les cotes d’élévation sur un ensemble de niveaux.

Il est bien évidemment possible de choisir entre le marqueur de niveau et la cote d’élévation pour indiquer l’élévation NGF et l’élévation projet. Dans un même projet, un niveau est commun à toutes les vues. Il sera donc pas possible de choisir un marqueur de niveau d’un vue à l’autre.
Dans un prochaine post, nous verrons les possibilités pour marquer les niveaux en fonction des échelles.

dimanche 1 novembre 2009

Poteaux : structure et architecture

Par poteaux d’architecture, il faut comprendre poteaux d’habillage de poteaux porteurs ; ces poteaux peuvent être utilisés seuls ou combinés.


Voyons quels sont les comportements de ces deux éléments.

Le poteau porteur
-
élément structurel supportant d’autres éléments structurels comme des poutres et intégrant un modèle analytique pour le calcul.
- se repère automatique vis à vis des quadrillages (paramètre système d’occurrence)
- Gabarit de famille : Poteau porteur métrique.rft
- bibliothèque : ...\Metric Library\Structure\Poteaux

- les paramètres de famille, notamment le Type de matériaux, Afficher le pré-découpage


Le poteau d’architecture
-
élément non structurel servant à habiller les poteaux porteurs
- Gabarit de famille : Poteau métrique.rft
- bibliothèque : ...\Metric Library\Poteaux

- les paramètres de famille, notamment Attache automatiquement la géométrie aux murs, Afficher le pré-découpage


Paramètres communs
- les paramètres de familles sont importants pour le résultat souhaité
- comme les porteurs, les poteaux d’architecture sont coordonnables dans Revit Structure.
- limites de pièces
- déplacement avec les quadrillages

Exemples de comportements Murs & Poteaux

ART_POTEAUX-Murs

Exemples d’utilisation : les comportements des poteaux avec leur environnement

ART_POTEAUX_A1

ART_POTEAUX_A2
