dimanche 27 décembre 2009

Hauteur sous-plafond

Méthode

Quelle(s) méthode(s) utiliser pour indiquer les hauteurs sous-plafond (ou sous-dalle) ?
Quelles sont celles proposées par Revit Architecture ?

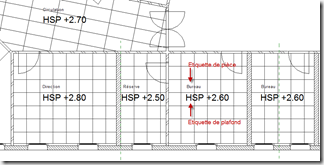

Le débat a lieu avec un client ; comment indiquer la hauteur sous-plafond (HSP) dans les pièces en vue en plan ?
Revit ne propose pas un paramètre système de récupération des hauteurs sous-plafond dans les pièces. Ma première réflexion est de proposer les approches BIM systèmes, c’est à dire d’utiliser les outils de Revit Architecture sans à avoir à saisir les valeurs.

Les vues de plafond : très pratiques les vues de plafond permettent d’étiqueter les plafonds. Le paramètre “Décalage à partir du niveau” est disponible en tant que libellé dans les étiquettes de plafond.
Dans ce cas, la seule recommandation est de positionner le plafond par rapport au niveau associé.

HSP_01

Les autres méthodes sont des cotations en coupe pour indiquer la hauteur sous-plafond : cote, cote de niveau. La description en coupe obligerait à réaliser de nombreuses coupes.

Le paramètre partagé.
A l’aide d’un paramètre partagé, il est tout à fait possible de saisir la valeur de hauteur sous-plafond et de l’afficher avec une étiquette de pièce. Afin de limiter toute erreur, il faut utiliser les alertes conditionnelles des nomenclatures pour vérifier la valeur saisie.

Mise en pratique

1 - Création du paramètre partagé
Dans une étiquette de pièce, ajouter le paramètre partagé HSP
Puis ajouter le nouveau paramètre au projet en l’associant à la catégorie Pièce

HSP_02

Conseil : le fichier des paramètres partagés spécifiques à un projet est enregistré dans le dossier de l’affaire ; les paramètres partagés d’un gabarit agence et des familles de la bibliothèque générale sont enregistrés au niveau de la bibliothèque.

2 - Réalisation d’une nomenclature de travail et de vérification des hauteurs sous-plafonds
- Choisir les paramètres suivants :
HSP_03

- Ajouter les valeurs calculées :
. HSP moy, Longueur, Volume/Surface
. Contrôle HSP, Nombre, HSP moy/HSP
Les en-têtes de la nomenclature devraient ressembler à ceux-ci :
HSP_04

- Activer le calcul des volumes des pièces
[Début] > Pièce et surface > Calcul des surfaces et des volumes

- Activer un format conditionnel :
Ouvrir les propriétés de la nomenclature, se positionner sur l’onglet Mise en forme
Sélectionner le champs HSP, depuis la version 2010.3 (souscription), l’accès au format conditionnel se fait à l’aide du bouton idoine ; sinon Alt + R donne l’accès.

HSP_05

HSP_06

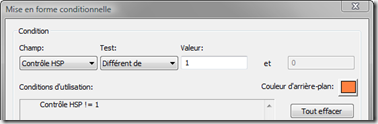

La mise en forme conditionnelle correspond à la vérification suivante :
si Contrôle HSP (HSP moy / HSP) est différent de 1, alors la valeur HSP est fausse, et donc une alerte est mise en route (couleur orange).

La hauteur sous-plafond moyenne (HSP moy) ou hauteur théorique est calculée à partir du volume de la pièce et de sa surface. Il est donc important de vérifier la hauteur des pièces ; les plafonds, les sols et les toits possèdent une propriété de limite (de hauteur) de pièce.

Dans la nomenclature, il vous reste à saisir la valeur de hauteur sous-plafond correspondant à la valeur de HSP moy. En cas de changement de position du plafond, l’alerte conditionnelle jouera son rôle.

HSP_07

HSP_08


- Enregistrement de la nomenclature :
Cette nomenclature (de travail) doit être enregistrée dans vos gabarits de projet ou bien dans un fichier RVT à partir duquel la vue sera chargée dans vos projets au bon moment.
Pour enregistrer la nomenclature : Enregistrer-sous > Bibliothèque > Vue
Pour charger la nomenclature : [Insérer] > Importer > Insérer à partir du fichier > Insérer des vues à partir du fichier

- Mot de la fin :
La mise en place du format conditionnel est à mon avis important. Dans le cadre d’un travail en équipe, la vérification des données saisies par les utilisateurs devient primordiale face aux paramètres systèmes qui eux sont les informations des éléments. En outre, l’équipe doit faire la différence entre les paramètres systèmes et les saisies manuelles d’informations. Dans les deux cas, on parle bien de BIM.

liens utiles sur ce blog :
- Calculs de dimensionnement des locaux
- Conditions en couleur dans les nomenclatures
- Paramètres partagés

vendredi 25 décembre 2009

Off - VideoLAN

JOYEUX NOEL A TOUS !

Vous connaissez sans doute le très bon lecteur multi-formats multi-plateforme VLC Media Player de VideoLAN ; début 2010 VideoLAN nous livrera un logiciel de montage vidéo… VideoLAN Movie Creator

VLC_01 VLC_02
VLC Media Player, Icône de Noël :-)



lundi 21 décembre 2009

Orientations de travail

Organisation

Bien qu’il soit aisé de travailler dans toutes orientations avec Revit Architecture, il est souvent pratique, dans les vues en plan, de modéliser sur une base horizontale.

Comme vous le savez, Revit propose deux orientations des vues : le nord projet et le nord géographique.

A l’instar des SCU d’Autocad, il est possible de conserver des orientations de vue ; dès lors, les vues de travail (ou temporaires) seront utiles : les vues de documentation cadrées pour l’impression et les vues temporaires orientées/cadrées selon une orientation de travail.

Outils à utiliser : Zone de définition / Propriété de la vue
[Vue] > Créer > Zone de définition

A l’aide d’une zone de définition, cadrez une partie du projet et utilisez l’outil de rotation pour orienter la zone de définition selon une direction du projet.

ART-ZDEF_01

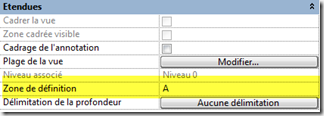

Puis associez une zone de définition à une vue temporaire :

ART-ZDEF_02

La vue s’oriente selon la zone de définition.
(Bon à savoir : la valeur de l’angle et le sens de rotation de la zone de définition sont ceux appliqués à la vue.)

Décadrer la vue et masquer la zone cadrée pour visualiser l’ensemble du projet.

Vous pouvez passer d’une zone de définition à l’autre sur une même vue ou bien conserver des vues temporaires (de travail) en dupliquant les vues.
Les zones de définition ont une valeur de hauteur, inutile de refaire des zones de définition pour chaque étage.

ART-ZDEF_03
Zones de définition dans une vue 3D.

jeudi 17 décembre 2009

Extrusion par chemin 3D

Certaines modélisations méritent une utilisation combinée d’outils. C’est la cas par exemple de modélisation de gaines imposantes et visibles dans le projet (sur toiture terrasse par exemple).
Les gaines évoluent sur plusieurs plans ; avec Revit Architecture une modélisation par extrusion par chemin peut utiliser un chemin “multi-plans”.

Commencer par réaliser un composant In-situ (Equipement spécialisé).
La première étape est la création du futur chemin de la modélisation. A l’aide d’un ensemble de plans de référence utilisés comme plans de construction, des lignes de modèle pour former l’axe de la tuyauterie.

EXT_CHEMIN_01

La seconde étape est de choisir une modélisation d’un plein par extrusion par chemin;
le chemin est réalisé à l’aide de la fonction Choisir la trajectoire, ce qui permet de choisir des lignes qui n’appartiennent pas à un même plan.

EXT_CHEMIN_03

EXT_CHEMIN_02

 EXT_CHEMIN_04

Voilà, une extrusion selon une trajectoire 3D.

vendredi 11 décembre 2009

Echelle personnalisée : Afficher le nom

Connaitre les conséquences.

Au delà des échelles pré-définies dans Revit Architecture, vous pouvez ajouter des échelles personnalisées :

ECH_01
et vous pouvez y afficher un nom au-lieu de laisser le rapport.

Dans le cas où “Afficher le nom” est coché, c’est ce nom qui sera indiqué dans le cartouche et dans le titre de vue. Si vous changer l’échelle de la vue, la valeur “Afficher le nom” est conservée ! Danger.

C’est comme ça que l’on peut se retrouver face à une échelle indiquée sur le cartouche différente de l’échelle (réelle/imprimée) de la vue.

Donc si vous personnalisez une échelle et que la valeur à afficher est identique à celui du rapport, ne cochez pas la case “Afficher le nom”. Dans le cas contraire, préférez un nom (échelle maquette, A3-250e…) au rapport.

jeudi 10 décembre 2009

2010.3 - Raccourcis clavier

Revit intègre un éditeur pour les raccourcis clavier.

Pour accéder à l’éditeur, deux solutions :
- Menu de l’application > Options
- Vue > Interface utilisateur > Raccourcis clavier

Le raccourcis clavier de l’éditeur : KS   pour KeyboardShortcuts  ;-)

Le format de fichier passe du format TXT au format XML. Celui-ci est enregistré dans le dossier suivant (pour Windows Vista) :
C:\Users\nom utilisateur\AppData\Local\Autodesk\Revit\Autodesk Revit Architecture 2010
le nom du fichier est : KeyboardShortcuts.xml

Vous pouvez exporter ce fichier pour en faire une sauvegarde. Il est aussi possible d’importer le fichier TXT de la version 2010 afin de récupérer vos raccourcis personnalisés.

Q3_01-01

Le fonctionnement de l’éditeur est très simple, efficace et très intuitif. Remarquez les filtres…

Il est possible d’affecter plusieurs raccourcis pour une même commande, d’utiliser Shift + “lettre, chiffre”, Ctrl + “lettre, chiffre”, Alt gr +“lettre, chiffre”.

Enfin, l’éditeur accepte les doublons de raccourcis ; une fois dans le projet, vous devez utiliser les flèches et valider votre choix soit avec <enter> ou <barre d’espace>.

lundi 7 décembre 2009

Le pack-souscription

Les licences Revit en souscription peuvent bénéficier des nouvelles extensions et de nouveaux outils :

- RAC2010 subscription update : le build passe en version 20091113_1240
       + Mise à jour de l’aide
       + Mise à jour / supplément - gabarits de projets et de familles / Bibliothèques FRA & M-int_FRA

- Revit Extension 2010q3 : mise à jour et complément des extensions Revit Architecture

- Revit 2010 DB link : pour faire des liens vers des bases de données externes

- Model Review 2010 : un outil pour analyser/gérer une maquette numérique BIM

- Image Modeler 2009 : un soft pour générer des modèles 3D à partir d’images !

De plus, des hotFix sont disponibles sur autodesk.com

Q3_01

mardi 1 décembre 2009

Escalier à volées superposées/croisées

Comment faites-vous vos escaliers à plusieurs volées superposées ?
Sans doute avec plusieurs escaliers…
mais il est possible de les faire en une seule esquisse.

Un escalier doit être formé deux limites…

Démonstration en vidéo.



Exemples.

ART_ESCALIER_01

 ART_ESCALIER_02

ART_ESCALIER_03

ART_ESCALIER_04

ART_ESCALIER_05
