Paramètre de vue : Remplacement des couches hôtes

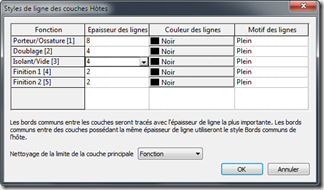

Vous connaissez certainement l’outil qui permet de remplacer le graphisme des couches des hôtes. Ce paramètre est disponible pour les vues graphiques (Visibilité/graphisme). Bien qu’il soit possible de disposer de cette option dans les gabarits de vue, il serait utile de placer ces paramètres au niveau le plus haut : style d’objets ! Soit comme remplacement des couches hôtes ou mieux comme sous-catégories des éléments hôtes… De cette manière, le projet prendrait directement les paramètres associés.
Couches_hotes_01

vendredi 18 mars 2011

Position panneau de mur rideau

Les gabarits de familles définissent des comportements des éléments… Lorsqu’un panneau de mur rideau ne fonctionne pas comme l’utilisateur le voudrait, il s’énerve et commence par toucher à tout ! Pour les panneaux de mur rideau personnalisés, il faut bien comprendre le fonctionnement des plans de référence.

Le mur rideau est composé notamment d’un plan autour duquel s’organisent plusieurs éléments: quadrillages de murs rideaux, panneaux et meneaux. Un panneau est contraint aux lignes de quadrillage et se positionne par rapport au plan du mur rideau…

Dans le gabarit de famille de panneau pour mur rideau, les plans de référence représentent les quadrillages et le plan du mur rideau ! Si ce dernier est déplacé, le panneau sera décalé dans le mur rideau ! De même pour le niveau de référence, si son emplacement est modifié un décalage s’opère.

Exemple en vidéo.

Panneau de mur rideau

En résumé : vous ne devez pas modifier les positions initiales du plan de référence Centre(avant/arrière) et du niveau de référence. Si vous souhaitez jouer sur un décalage (notamment en plan) pensez à créer un paramètre de décalage.
MR_001

dimanche 13 mars 2011

Volume conceptuel : Modélisation

Beaucoup d’entre vous me demande comment obtenir des gabarits de bâtiments. Ce travail est souvent réalisé avec Sketchup. Dans Revit Architecture on parle de volumes conceptuels. Ce principe de travail est repris dans Vasari.

Je vous invite à lire ce post qui reste d’actualité avec Revit Architecture 2011.

Les volumes conceptuels sont disponibles en familles In-situ et en familles de composants (*.rfa)

La motivation de ce post est une demande d’un lecteur du blog sur l’approche de modélisation avec le modeleur actuel (disponible depuis la version 2010) : extrusion, extrusion par chemin, révolution, raccordement, raccordement par chemin, soit les outils de modélisation de base (ceux utilisés dans les familles de composants de modèle).

L’extrusion
Pour créer une forme extrudée, sélectionner une face ou chaine de lignes et cliquer sur créer forme.
Une fois la forme créée, il est possible de la déformée en utilisant le Gizmo sur les faces, les arrêtes et les sommets (X,Y,Z local).
Depuis la version 2011, il est possible d’éditer la face d’esquisse et sa face opposée (faces de début et de fin).

Extrusion_01Extrusion_02Extrusion_03

L’extrusion par chemin
Créer une face et une ligne… Sélection les deux éléments et cliquer sur créer forme.
Le chemin peut-être des lignes existantes (arrêtes de volumes…)

ExtrusionChemin_01ExtrusionChemin_02ExtrusionChemin_03ExtrusionChemin_04

La modification de l’esquisse du profil de base n’est pas appliquée aux deux extrémités de l’extrusion par chemin. Pour modifier le chemin cliquer sur l’arrête correspondante.

ExtrusionChemin_ex01ExtrusionChemin_ex02ExtrusionChemin_ex03ExtrusionChemin_ex04ExtrusionChemin_ex05ExtrusionChemin_ex06

La révolution
La révolution se compose d’une face et d’une ligne construire dans le même plan que la face.

Revolution_01Revolution_02Revolution_03Revolution_04

Le raccordement de faces
Dessiner de deux faces ou plus, sélectionner les faces et créer forme.

Raccordement_01Raccordement_02

Le raccordement de faces par chemin
Dessiner un chemin, deux faces ou plus. Attention aux formes auto-sécantes !

Raccordement_chemin_01Raccordement_chemin_02

Voilà pour la modélisation de base à l’aide du modeleur des volumes conceptuels.
