Beaucoup d’entre vous me demande comment obtenir des gabarits de bâtiments. Ce travail est souvent réalisé avec Sketchup. Dans Revit Architecture on parle de volumes conceptuels. Ce principe de travail est repris dans Vasari.
Je vous invite à lire ce post qui reste d’actualité avec Revit Architecture 2011.
Les volumes conceptuels sont disponibles en familles In-situ et en familles de composants (*.rfa)
La motivation de ce post est une demande d’un lecteur du blog sur l’approche de modélisation avec le modeleur actuel (disponible depuis la version 2010) : extrusion, extrusion par chemin, révolution, raccordement, raccordement par chemin, soit les outils de modélisation de base (ceux utilisés dans les familles de composants de modèle).
L’extrusion

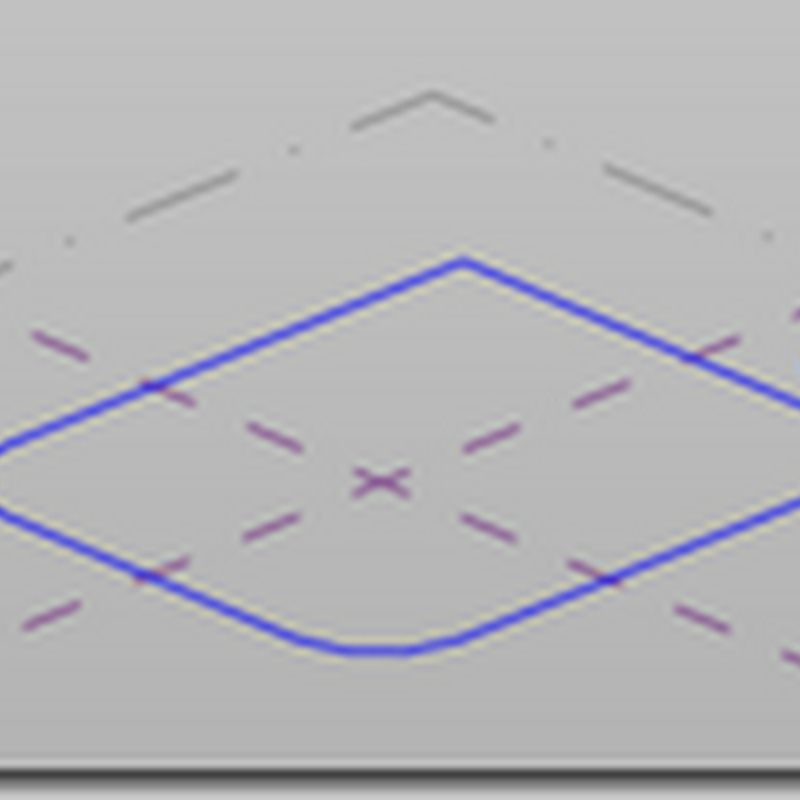

Pour créer une forme extrudée, sélectionner une face ou chaine de lignes et cliquer sur créer forme.
Une fois la forme créée, il est possible de la déformée en utilisant le Gizmo sur les faces, les arrêtes et les sommets (X,Y,Z local).
Depuis la version 2011, il est possible d’éditer la face d’esquisse et sa face opposée (faces de début et de fin).
L’extrusion par chemin
Créer une face et une ligne… Sélection les deux éléments et cliquer sur créer forme.
Le chemin peut-être des lignes existantes (arrêtes de volumes…)
La modification de l’esquisse du profil de base n’est pas appliquée aux deux extrémités de l’extrusion par chemin. Pour modifier le chemin cliquer sur l’arrête correspondante.
La révolution
La révolution se compose d’une face et d’une ligne construire dans le même plan que la face.
Le raccordement de faces
Dessiner de deux faces ou plus, sélectionner les faces et créer forme.
Le raccordement de faces par chemin
Dessiner un chemin, deux faces ou plus. Attention aux formes auto-sécantes !
Voilà pour la modélisation de base à l’aide du modeleur des volumes conceptuels.
