samedi 31 décembre 2011

RFA - #02

RFA#00 RFA#01

ELEMENT DE DETAIL

Ce troisième post sur la réalisation de familles se consacre à la catégorie Elément de détail.
Le gabarit utilisé est “Composant de détail métrique.rft”.

Un élément de détail ou composant de détail est un objet de modèle 2D uniquement visible dans la vue d’insertion.
Ces éléments peuvent être utilisés pour composer un détail technique (fonction première), pour ajouter de la précision (détail) dans une vue en particulier, ou tout simplement pour agrémenter un document sans pour autant utiliser une catégorie de modèle 3D. Les composants de détail sont aussi utilisés pour ajouter plus de précision (détails) dans les familles de modèle 3D (principe de la famille imbriquée).

Les outils pour réaliser la famille de détail …

rfa02_01Dans les options de la catégorie, la fonction “Partagée” est présente. Cette fonction est utilisée en imbriquant une famille dans d’autres familles, et permet de mettre à jour le composant imbriqué en chargeant le sous-composant directement dans le projet : cette fonction est disponible uniquement pour le partage entre familles 2D (éléments de détail, profils) et pas dans les familles de modèle 3D.

rfa02_02









Comme il s’agit d’éléments 2D, les outils de dessins sont très simples ; néanmoins ces composants peuvent-être paramétriques.

rfa02_00

Outils Fonctions
Lignes* Outils de dessin, dont la spline
Composant de détails Insertion de composants de détail / famille imbriquée, partagée en option
Groupes de détail Grouper des éléments pour les répéter (il est préférable de faire une famille imbriquée)
Symbole Utilisation d’une annotation générique (famille imbriquée)
Zone de masquage Pour réaliser un fond opaque, masque le modèle dans le projet
Zone remplie Dessiner une zone avec des motifs de remplissage (hachures) ; arrière plan opaque ou transparent
Cotation Support des libellés (paramètres de longueur, d’équidistance)
Texte Pour écrire Clignement d'œil - le texte ne sera pas visible dans le projet !
Contrôle Pour changer l’orientation du composant
Ligne de référence Structure paramétrique de la famille - Ici, pour contrôler la rotation des éléments
Plan de référence Structure paramétrique de la famille – (translation)
* Lignes : le style des lignes est géré en déclarant des sous-catégories (Gérer > Styles d’objets)



Exemples de réalisation
L’utilisation des composants de détail est vaste, souvent liée au projet lui-même…

plot + dalle béton pour terrasses
une évacuation pour toiture terrasse
un personnage pour agrémenter une élévation
1- Le croquis
Un petit croquis pour savoir où l’on va ! c’est toujours utile.

SKETCH22

SKETCH23



croquis réalisés avec Inkling de Wacom

2- La structure paramétrique
Dans nos exemples, la structure paramétrique est très simple, voire quasi nulle.

- Le point d’insertion et d’origine de la famille
- Axe de la famille

 - Pour la crépine de toit terrasse,
Tracer un plan de référence horizontal positionné en dessous de celui du “Centre”, puis poser une cote entre les deux plans de référence.
Sélectionner la cote, dans la barre des options, cliquer sur “Ajouter un paramètre” :

rfa02_03



 - Pour le plot

Deux plans de référence, l’un pour délimiter la partie fixe du plot et l’autre pour la partie supérieure du plot. Ce dernier ce déplacera pour gérer la hauteur totale du plot.

rfa02_05



 - Pour la dalle béton

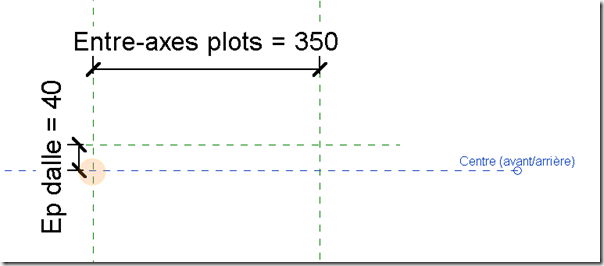

Les plans de référence gèrent l’épaisseur de la dalle et l’entre-axes des plots.

rfa02_08



 - Dans le cas des personnages, un seul plan de référence est utile pour marquer la hauteur afin de redimensionner l’image. (voir ch. 3)
Ce principe peut-être utilisé pour des arbres, des véhicules et pour tout élément servant uniquement à agrémenter une vue (sans réelle consistance pour le projet).

3- Le dessin

Souvent le plus long pour les composants de détail. En utilisant les outils décrient ci-dessus… mais avec intelligence! en se posant quelques questions.
- fond opaque ou transparent ? au choix, en occurrence ou type ?
- styles de lignes : création de sous-catégories
- niveau de détail (faible moyen élevé)
- graphisme : zone remplie (en relation avec le fond)

La réflexion de dessin doit être menée par plusieurs objectifs :
- l’information transmise par le composant
- l’optimisation la famille – poids (un composant de détail “vide” à un poids de 176 Ko – purger, version 2012)
- la charte graphique


 - Cas de la crépine de toit terrasse

rfa02_04

En utilisant une famille imbriquée, il est plus facile de créer le déplacement (Epaisseur plancher) du composant.

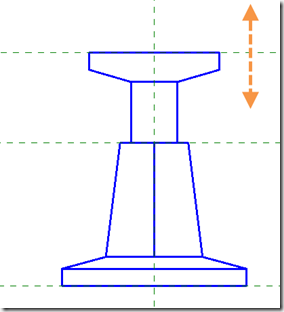

 - Cas du plot

rfa02_06

rfa02_07

Le dessin est ici réalisé en lignes. En dessinant, Revit contraint automatiquement les lignes entre-elles et aux plans de référence. Ce principes que l’on nomme “contraintes implicites” utilise des cotes automatiques de l’esquisse que l’on peut afficher dans la vue (Visibilité/graphisme).

Un déplacement du plan de référence supérieur doit faire varier uniquement la partie souhaitée.



 - Cas de la dalle béton

rfa02_09

La dalle de béton est réalisée à l’aide d’une zone remplie.



 - Plot + dalle béton
Il s’agit d’imbriquer les deux familles. Charger les deux familles dans une nouvelle famille de composant de détail, puis enregistrer-sous “Dalle sur plot”.

rfa02_10



 - Cas du personnage
Un personnage pour agrémenter une vue d’élévation.
Une image importée sert de guide puis elle est supprimée.
La sous-catégorie utilisée pour les lignes est : Entourage
Le dessin est principalement réalisé avec des splines.
Zone de masquage avec un contour en lignes invisibles. Paramètre Visible : Zone de masquage
Niveau de détail : Faible/Moyen/Elevé – pas de différence



SKETCH23_01

SKETCH23_02

SKETCH23_03





Astuce : le remplacement des graphismes par élément autorise la zone de masquage à changer de couleur et de motif de remplissage.
Ce graphisme peut-être obtenu par un ajout de zone remplie dans la famille (à la place de la zone de masquage)
Constitution de la famille, au choix :
a : Lignes Entourage + Zone de masquage avec contour invisible (paramètre Visible)
b : Lignes Entourage + Zone remplie (motif fixe) avec contour invisible (paramètre Visible)
c : Zone de masquage, contour Entourage
d : Zone remplie (motif fixe), contour Entourage
e : Lignes Entourage + Zone de masquage avec contour invisible (paramètre Visible) +
Zone remplie (motif fixe)avec contour invisible (paramètre Visible)



4- Les paramètres

Dans ces exemples, tous les paramètres sont des paramètres du type.
Pour les familles imbriquées, comme celles “Dalle sur plot”, afin de pouvoir saisir les dimensions dans le projet, il est nécessaire de renvoyer les paramètres imbriqués dans la famille hôte.

rfa02_11

Répéter l’opération pour chacun des paramètres.

Les paramètres sont visibles dans la boite de dialogue des types de familles :

rfa02_12

Nommer les types de familles.
Purger la famille, puis enregistrer.



Le composant de détail dans le projet
Annoter > Composant de détail

Un composant de détail est inséré dans une vue 2D (plan, coupe, élévation, légende, vue de détail, vue de dessin)
Attention, le composant de détail n’est pas une annotation, c’est à dire, le composant de détail se met à l’échelle de la vue. On le préféra souvent à l’annotation générique, il sera utilisé en remplacement de celle-ci dans bien des situations…

Les composants de détail n’ont pas de nomenclature (pas de quantitatif).
Ils sont insérés en avant du modèle 3D.

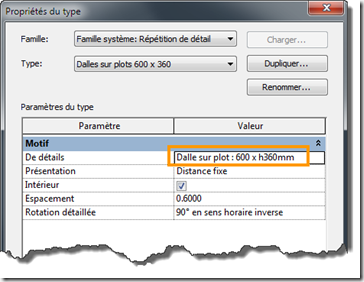

Un composant de détail peut-être utilisé comme paramètre dans la famille de système Répétition de détail :

rfa02_13

Pour paramétrer les types de composants de détail, utiliser l’arborescence du projet ! :

rfa02_14

Un exemple d’utilisation des composants… (en rouge les composants de détail sur une coupe du modèle 3D)

rfa02_terrasse

Voilà pour le troisième post consacré à la réalisation des familles.
En espérant que 2012 soit l’année de beaux détails dans vos projets.

Bonne année 2012 !

vendredi 30 décembre 2011

Off – pour des croquis…

Voici deux outils bien utiles l’un pour réaliser des croquis et l’autre pour les re-travailler…

Le premier est matériel, il s’agit de Inkling de Wacom ; très pratique ! on dessine sur le support que l’on veut (papier format A4 max) puis on transfert les dessins vers l’ordinateur.
Lien vers Wacom Inkling


Le second est un logiciel open source : MyPaint. La version 1.0 est disponible avec une nouvelle interface !
Lien vers le site

MyPaint s’utilise avec une tablette graphique. Plus pratique que Photoshop pour réaliser des croquis ou “peindre”, MyPaint est très puissant dans la création de brosses numériques.

mypaint_1

lundi 26 décembre 2011

Récents & réseaux…

Un comportement étrange… alors que je suis en vacances, un peu de travail s’impose. Je ne suis pas connecté à mon réseau mais juste en wifi (chez mes parents). Lorsque que je veux ouvrir un fichier via Revit, celui-ci cherche quelques secondes… hummm. J’ai identifié que ce problème est lié au réseau, car en occupant la connexion wifi, je n’ai plus ce cas.

Un petit tour dans le fichier Revit.ini (celui lié à l’utilisateur de la session Windows : C:\Users\user_name\AppData\Roaming\Autodesk\REVIT\Autodesk Revit Architecture 2012) ; j’identifie la liste des fichiers récents (ah oui, des fichiers récents pointent vers mon NAS) : j’efface la liste de la section Recent File List

INI-01

Ouf, le problème disparait. C’est beaucoup plus confortable comme ça !

vendredi 2 décembre 2011

Paramètre de rapport

Un paramètre de rapport permet de renvoyer une valeur de cotation en fonction d’une condition géométrie. Cette valeur est en lecture seule (c’est à dire qu’il n’est pas possible de saisir une valeur).
Il est possible d’utiliser ce paramètre dans des nomenclatures, à condition que le paramètre soit partagé.
Le paramètre de rapport est utile lorsque la géométrie est en relation avec une condition externe, comme la dimension d’un panneau de mur rideau ou toute autre géométrie en relation avec son hôte. C’est pourquoi le paramètre de rapport est strictement d’occurrence.
Dans certains cas, le paramètre de rapport peut-être utilisé dans les formules de la famille.

Exemple d’utilisation d’un paramètre de rapport dans un panneau de mur rideau.
Les portes pour mur rideau peuvent représenter un inconvénient : celui de vérifier la largeur de passage de la porte.
Un panneau de mur rideau s’adapte aux positions des lignes de quadrillage définies dans le projet (selon les paramètres du mur rideau, du type, d’occurrence ou “manuel”).
La largeur du panneau du mur rideau est en relation avec une condition extérieure à la famille ; par conséquent la largeur de passage l’est aussi.

Pour réaliser la porte, le gabarit utilisé est : Porte métrique - Mur-rideau.rft

croquis

1 – Création de la structure paramétrique

Comme pour toute famille, commençons par créer la structure paramétrique.
Placer la cotation qui définie la largeur de passage de la porte. Sur sur cotation placer, un paramètre comme suit :

Rapport_01

Je préfère un paramètre partagé afin de récupérer la valeur dans une nomenclature et dans une étiquette.
Pour obtenir le paramètre de rapport, cocher le paramètre comme paramètre d’occurrence et paramètre de rapport.

La hauteur de passage est aussi un paramètre de rapport et un paramètre partagé.

Rapport_02

2 – Modélisation

Modélisation_01

3 – Dans le projet

Les dimensions de largeur et de largeur de passage se distribuent comme suivant le dessin :

Rapport_03

Dans une nomenclature de portes, vous retrouvez les paramètres, à savoir, la largeur désigne la largeur du panneau de mur rideau.

Rapport_04

A retenir : un paramètre de rapport est en liaison avec une condition extérieure à la famille ; par conséquent toutes les familles en contact avec un hôte peut contenir un paramètre de rapport.
