Paramètre de rapport

Un paramètre de rapport permet de renvoyer une valeur de cotation en fonction d’une condition géométrie. Cette valeur est en lecture seule (c’est à dire qu’il n’est pas possible de saisir une valeur).
Il est possible d’utiliser ce paramètre dans des nomenclatures, à condition que le paramètre soit partagé.
Le paramètre de rapport est utile lorsque la géométrie est en relation avec une condition externe, comme la dimension d’un panneau de mur rideau ou toute autre géométrie en relation avec son hôte. C’est pourquoi le paramètre de rapport est strictement d’occurrence.
Dans certains cas, le paramètre de rapport peut-être utilisé dans les formules de la famille.

Exemple d’utilisation d’un paramètre de rapport dans un panneau de mur rideau.
Les portes pour mur rideau peuvent représenter un inconvénient : celui de vérifier la largeur de passage de la porte.
Un panneau de mur rideau s’adapte aux positions des lignes de quadrillage définies dans le projet (selon les paramètres du mur rideau, du type, d’occurrence ou “manuel”).
La largeur du panneau du mur rideau est en relation avec une condition extérieure à la famille ; par conséquent la largeur de passage l’est aussi.

Pour réaliser la porte, le gabarit utilisé est : Porte métrique - Mur-rideau.rft

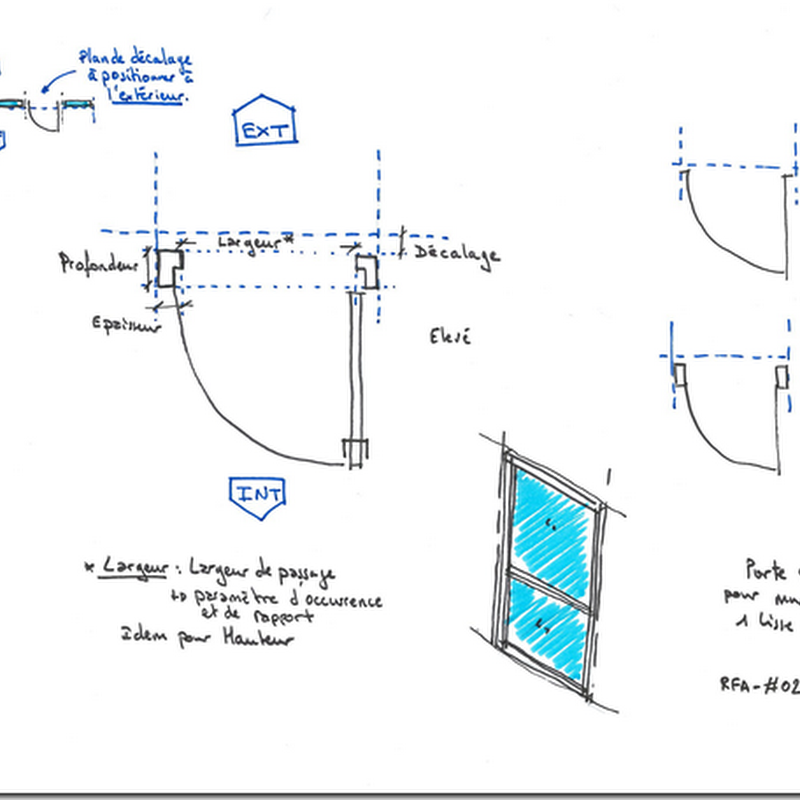

croquis

1 – Création de la structure paramétrique

Comme pour toute famille, commençons par créer la structure paramétrique.
Placer la cotation qui définie la largeur de passage de la porte. Sur sur cotation placer, un paramètre comme suit :

Rapport_01

Je préfère un paramètre partagé afin de récupérer la valeur dans une nomenclature et dans une étiquette.
Pour obtenir le paramètre de rapport, cocher le paramètre comme paramètre d’occurrence et paramètre de rapport.

La hauteur de passage est aussi un paramètre de rapport et un paramètre partagé.

Rapport_02

2 – Modélisation

Modélisation_01

3 – Dans le projet

Les dimensions de largeur et de largeur de passage se distribuent comme suivant le dessin :

Rapport_03

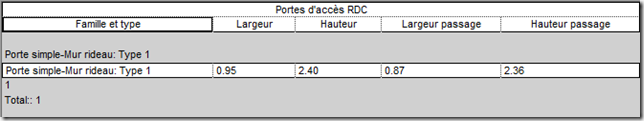

Dans une nomenclature de portes, vous retrouvez les paramètres, à savoir, la largeur désigne la largeur du panneau de mur rideau.

Rapport_04

A retenir : un paramètre de rapport est en liaison avec une condition extérieure à la famille ; par conséquent toutes les familles en contact avec un hôte peut contenir un paramètre de rapport.
