vendredi 10 août 2012

Surface Plancher–Méthode de calcul

Depuis mars 2012, la SP (Surface de plancher) remplace (administrativement) la SHO (SHOB & SHON).
Pour Revit, la méthode de travail reste la même ; voyons comment utiliser au mieux les outils de calcul de surfaces.

Les plans de surface – notions et utilisation
Comme pour tous les calculs de surface hors Surface des pièces (assimilable à la SU), nous devons réaliser des Schémas de plan de surface.
Chaque schéma de plan de surface est indépendant des autres. Les lignes de séparation de surface et les surfaces sont strictement assignées à un schéma de plan de surface ; seules les lignes de séparation de surface peuvent être copier/coller d’un schéma à un autre.

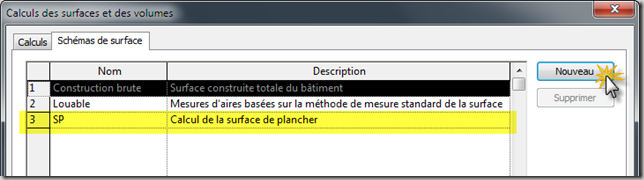

1-Déclaration du schéma de plan de surface
Architecture (Début) > Pièces et surfaces > Calculs des surfaces et des volumes

Réaliser un nouveau Schéma de surface
SP_01

2-Création des vues en plan et des nomenclatures associées

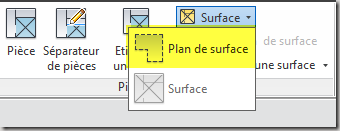

Les schémas de surface ont leur propres catégories de vues : plans de surface

SP_02

SP_03
(les niveaux disponibles sont ceux de votre projet)

Réponde non à la question de création automatique de lignes de séparation de surface.

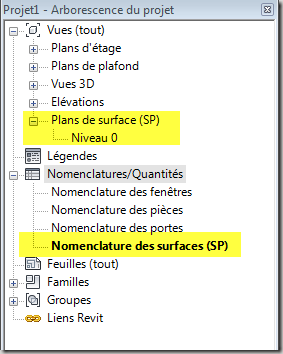

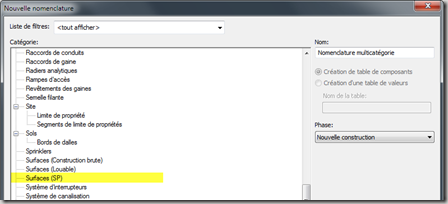

Sans nomenclature, les plans de surfaces ne seraient pas vraiment exploitables…
SP_04SP_05

La création de la nomenclature doit répondre à la méthode officielle de calcul de la surface de plancher.
Pour cela, je vous propose de vous référer aux documents suivants :

Pour la méthode de calcul : http://circulaire.legifrance.gouv.fr/pdf/2012/02/cir_34719.pdf
Le formulaire d’aide au calcul : https://www.formulaires.modernisation.gouv.fr/gf/getNotice.do?cerfaNotice=13409-2&cerfaFormulaire=88065*02

La fiche d’aide pour le calcul de la surface de plancher et de la surface taxable, nous sert comme base pour la création de notre nomenclature Revit ; ainsi le calcul sera effectif directement dans le fichier du projet.
Ainsi les différentes sommes des surfaces peuvent servir pour calculer des ratios.

Pour calculer la SP, nous devons affecter une caractéristique à chaque surface ; puis faire le calcul (déduire ou additionner) – c’est cette dernière opération qui est délicate dans Revit (la solution serait de ne pas insérer les surfaces à déduire ! – dans ce cas, l’analyse des surfaces sous forme de ratios en serait réduite).

Pour réussir à faire ces calculs, nous allons réaliser un tableau en colonnes (une ligne correspond à une surface).
Dans un premier temps, il faut ajouter deux nouveaux paramètres aux surfaces :

n°S
Type de paramètre : Nombre entier
SP_06

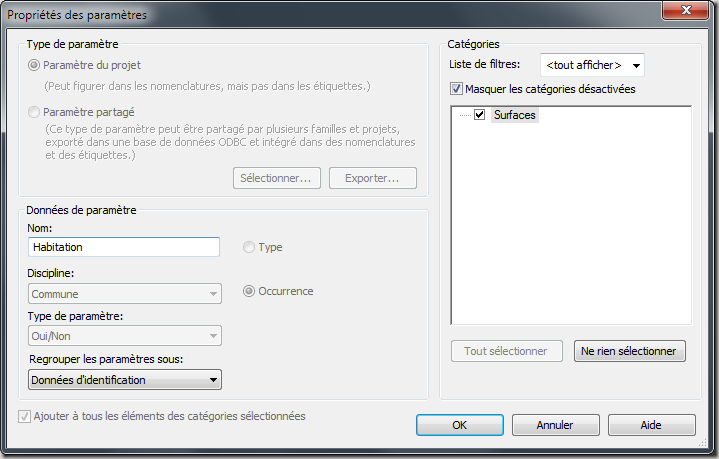

Habitation
Type de paramètre : oui/non
SP_07

Création d’une table de valeur

SP_08

La nomenclature constituée, chaque nature de surface à son nombre entier :

SP_09

Création de la nomenclature de surface de plancher
La particularité de cette nomenclature est d’utiliser des valeurs calculées avec des formules conditionnelles pour organiser les données.

SP_10

Deux nomenclatures sont utiles pour la gestion des surfaces : l’une pour gérer chaque surface, l’autre pour obtenir le calcul par niveau.

3-Création des séparations de surfaces et des surfaces
Lorsque le projet sera un minimum formalisé, il sera possible de commencer le schéma de surface de plancher.

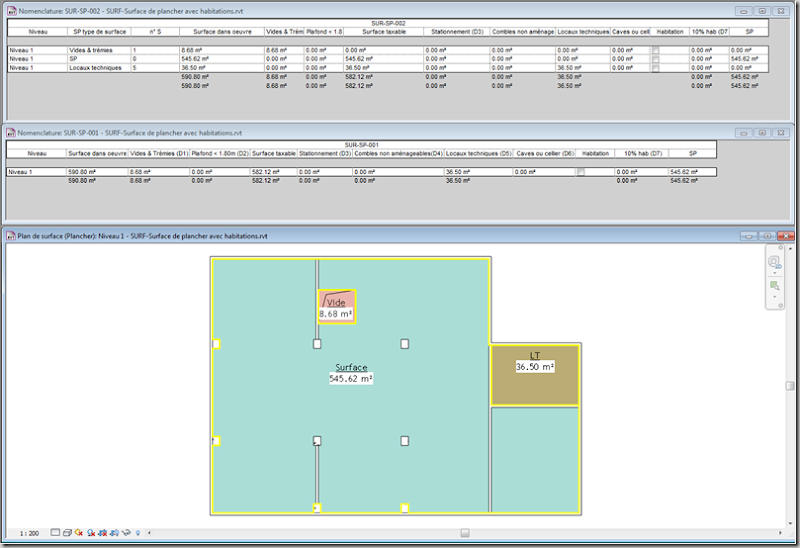

A l’aide des séparation de surface, détourer chaque zone ; insérer les surfaces et les qualifier ; A chaque surface, il faut préciser si la surface appartient à l’habitation ou pas.
SP_12

N’oublier pas de décocher “Appliquer les règles de surfaces” si vous utiliser l’outil “choisir des lignes”. Cette option n’est pas applicable pour la SP.

SP_11

Vous pouvez télécharger les fichiers Revit (2012) incluant les nomenclatures de calcul de la SP sur ma Dropbox (se créer une compte dropbox)
Pour utiliser les nomenclatures dans vos fichiers, insérer les nomenclatures SUR-SP-001 & 002 et STY-SUR-SP : Insérer > Insérer des vues à partir du fichier
En complément, transférer les normes suivantes :
SP_13

Ne pas oublier de mettre à jour les plans de surface durant l’avancement du projet. Appliquer aux plans un choix de couleurs pour une meilleure lecture des surfaces et pour faciliter un auto-contrôle.
Bons calculs !

mercredi 8 août 2012

Cartes graphiques & Laptops HP

Si vous possédez un ordinateur portable HP, il se peut que vous ayez un peu de mal avec Revit 2013 et la carte graphique.

1-Commencer par regarder dans les options de Revit, section Graphisme
Soit Revit vous propose la version d’un pilote ou bien la carte n’a pas été testée.

CG_01

2-Se rendre sur le site de HP, pilotes et support – tester les derniers pilotes proposés pour votre PC

CG_03

3-Si les derniers pilotes HP se sont pas satisfaisants, se rendre sur cette page : http://usa.autodesk.com/adsk/servlet/syscert?siteID=123112&id=18844534
Là vous avez les pilotes Autodesk pour les laptops HP ! Attention les pilotes Nvidia peuvent ne pas être optimisés pour votre HP ; cela dépend de l’intégration du GPU !

CG_02

Pour ma part, la Quadro FX 1600m dans le HP 8710w (oui, oui, ça date) fonctionne très bien avec le pilote 276.42, téléchargé depuis le site d’Autodesk sous la carte graphique Quadro FX 2800m for Laptops HP. A savoir, un pilote Nvidia contient toute la série des cartes graphiques (Quadro FX mobile)

dimanche 5 août 2012

Off–été 2012

Ah les vacances ; le moment de faire des mises à jour et surtout un upgrade de mon PC (un SSD de 256Go) et donc l’installation de softs.
J’aimerais vous faire découvrir certains outils du monde libre…

Tout d’abord, Krita  – dans la lignée de MyPaint dont je vous ai déjà parlé, avec des outils de manipulation d’images – Avec Gimp (en remplacement de Photoshop), MyPaint et Krita (en remplacement de Painter), vous avez en main des logiciels pour travailler sous forme de croquis, manipuler des photos et peindre sur vos images exportées de Revit !
www.krita.org
Krita

Freeplane pour réaliser des cartes heuristiques et mettre en forme ses idées (en remplacement de Mindjet Manager)
http://freeplane.sourceforge.net
WhatIsMindMapping

Pour ceux et celles d’entre-vous qui possèdent un compte Google (Gmail), Google Talk est discret pour communiquer avec vos contacts et être averti de nouveaux mails… (en complément de Skype et MSN)
http://www.google.fr/talk/intl/fr/
talk

et puis CDBurner XP pour graver, Handbrake pour traiter des vidéos…
et toujours LibreOffice.org qui remplace Microsoft Office depuis 10 ans !
et Thunderbird pour la gestion de e-mails avec Lightning pour s’organiser

et pour finir le poids lourd de la catégorie… Blender.org (en remplacement de 3D MAX, Maya…), le soft de l’image de synthèse et d’animation – attention, une fois dedans, on y passe des heures ;-)
http://www.blender.org/
blender

Bonnes vacances !

samedi 19 mai 2012

Revit 2013 fra

Revit 2013 est disponible en français : Lien du téléchargement public pour les personnes qui souhaitent s’essayer à Revit Architecture et au BIM ; sinon rendez-vous dans votre centre de souscription.

Nous aurons l’occasion de voir les nouveautés et les nouvelles méthodologies de travail.
En attendant, voici la liste des nouveautés 2013.

Si une nouvelle “fonction” est à retenir est Revit 2013 : trois produits en un –> Architecture + Structure + MEP
Le flux de travail va s’en trouver modifier.

REVIT2013

dimanche 29 avril 2012

Topographie & terre-plein

Situation : nous voulons conserver le terrain du projet pour le comparer à l’état projeté (impact du bâti, tracé du terrain naturel en coupe, quantité de terre à brasser…)

Terrain naturel > Topographie
Assise du bâti > Terre-plein (sous-catégorie de site)
Modification d’une topographie existante > Zone nivelée

1 - Commencer par générer une topographie en phase existante (phase de construction antérieure à celle du projet)
2 – Il faut “Niveler la surface topographique”, sans y apporter forcément une modification – Zone nivelée produit une nouvelle surface topographique dans la phase courante.
3 – Générer le terre plein dans la surface topographique de la phase du projet

Ainsi il est possible d’obtenir la trace du terrain naturel et une nomenclature des “Coupe/remplir” du terrain.

Topographie et Terre-plein

dimanche 26 février 2012

Off – De l’espace en ligne

Deux services indispensables pour toujours avoir accès à ses documents ou pour les partager, les sauvegarder…

Le premier est DropBox, de 2 à 8Go gratuit pour synchroniser vos documents entre plusieurs PC, terminaux mobiles, pour partager avec des collègues ou amis. Plutôt que d’utiliser un FTP classique, DropBox permet rapidement de partager des documents toujours à jour !

Hubic d’OVH est un nouveau service prometteur, avec un compte gratuit de 25Go, vous avez un disque dur en ligne accessible depuis votre ordinateur, votre mobile, votre tablette. De futurs services permettront de partager des documents.

Dropbox –> Lien d’inscription (compte gratuit)
OVH Hubic –> Lien d’inscription (25Go gratuit)

jeudi 23 février 2012

Hot Fix !

Plusieurs hot fix sont disponibles pour les Revit, l’un concerne ceux qui utilisent le Revit Server, l’autre pour la stabilité lors de travaux avec de grands projets.

http://usa.autodesk.com/adsk/servlet/ps/dl/item?siteID=123112&id=18095970&linkID=9273944

http://usa.autodesk.com/adsk/servlet/ps/dl/item?siteID=123112&id=18626056&linkID=9273944

Le build courant devient :20120126_0600

Du côté de la souscription, est disponible un update du RDBlink. (Date de publication : 2012-02-15)

dimanche 19 février 2012

Carnet d’éléments

Réflexion.

Un travail courant sur les projets, consiste à réaliser des carnets (ou catalogues) des éléments constituants le projet. Il s’agit souvent de réaliser ce travail fastidieux sur les châssis, les portes, les plafonds… et beaucoup plus selon le programme et l’ouvrage.

Le premier outil à tester est la vue de légende.
Très vite on se rend compte que les légendes ne sont pas abouties, et à vrai dire ne servent pas vraiment au quotidien. Cette fonctionnalité n’a pas évolué depuis…. peut-être le début de Revit.
Les principaux défauts des légendes :
- tous les éléments ne peuvent pas être insérés dans une légende
- pas de possibilité d’étiqueter les éléments insérés (il faut donc utiliser du texte = NO BIM – I Hate)
- toutes les vues des éléments ne sont pas représentables, pas de vue 3D…
- filtres non applicables
- …

Il s’agit effectivement de légendes et non de catalogues d’éléments… Les légendes servent plus à expliquer un “graphisme/symbole” comme sur une carte routière par exemple ; utile par exemple pour expliquer le contenu des étiquettes, la représentation graphique des murs, sols, plafonds…

Alors comment réaliser un carnet de types d’éléments ?

Une solution qui circule sur Internet, consiste à introduire une phase future dans le projet et d’utiliser cet “espace” comme outil pour réaliser un projet parallèle pour présenter les éléments en dehors de leur contexte projet.
Pour moi cette solution n’est pas “best practice” et peut se révéler dangereuse si elle est mal maitrisée (il faut bien comprendre les phases).
Il est vrai que la solution présente plusieurs avantages, mais comme je suis royaliste que le roi, je me refuse d’utiliser (et de promouvoir) cette bidouille.

Alors comment faire ?

Dans la version 2012, nous avons vu apparaitre la notion d’assemblage.
Les assemblages sont la réunion de plusieurs éléments. Cette solution présente plusieurs avantages : création automatique des vues (Feuille, liste des éléments, Relevé des matériaux, Vue 3D, Vues de détail en coupe et le plan). Les assemblages ont leur branche dans l’arborescence du projet.
(il ne faut pas confondre groupe et assemblage – bien que les deux notions soient assez proches)

Des restrictions existent pour les assemblages, notamment il n’est pas possible d’y mettre les murs rideaux.

Carnet_001


Quelle autre solution ?

Une solution radicale qui nous laisse libre d’organiser nos carnets d’éléments comme on le souhaite… mais qui demande beaucoup de rigueurs et d’organisation : créer dans un nouveau fichier ces carnets. Le travail de mise en forme des éléments est ici identique à la solution de la création de phase dans le projet.

Un ou plusieurs fichiers peuvent servir à organiser les carnets des éléments.
Bien évidemment, ceci demande du travail, notamment d’organisation ET de mise à jour des éléments.

Le workflow de modification des familles doit être bien respecté.
Une bibliothèque spécifique du projet doit exister.
Edition d’une famille depuis le projet –> Modification d’une famille –> Enregistrement dans la bibliothèque du projet
Création d’un nouveau type de famille externe –> Enregistrer la famille (Cette procédure peut être effectuée lors de la mise à jour du carnet)
Le transfert de normes se révèle utile.

Ce système permet de réaliser un catalogue des éléments hors contexte du projet.

Je pense qu’il manque à Revit un outil pour réaliser ces carnets d’éléments.



Et quelle solution adoptez-vous ?

lundi 16 janvier 2012

Cartouche & Feuille 2012

Un comportement passé inaperçu ? ou tout simplement une clarification dans la notion de cartouche et feuille dans Revit.
Jusqu’à la version 2011, il était possible de réaliser le cartouche avec le contour de sa feuille paramétrique.
Avez-vous essayé en version 2012 ? Eh bien inutile, ça ne fonctionne plus…. enfin plus de la même manière.

Le point d’origine (non définissable) d’une famille de cartouche était alors positionné en bas à droite. Dès lors si la feuille était paramétrique, le déplacement des bords de la feuille se faisait vers la gauche et vers le haut. Très bien puisque par convention nous positionnons la partie cartouche en bas à droite… enfin pas pour tout le monde… les cartouches russes possèdent une partie sur la gauche.

Avec Revit 2012, il n’y pas plus de logique quant aux déplacements des bords de la feuille !

Revenons alors sur la définition d’un cartouche et d’une feuille.
Le cartouche est la place réservée aux informations ; la feuille est le support sur lequel on imprime.
Selon Revit, nous réalisons des cartouches (familles de cartouches) et leur utilisation dans le projet est sujet à la création d’une feuille : on “dépose” un cartouche dans une feuille.
Ainsi il est possible de créer une feuille sans cartouche :

cartouche_01

La première application de cette définition d’un cartouche et d’une feuille est la réalisation uniquement une famille de cartouche (zone des informations) et de l’utiliser sur une feuille dans le projet. Les bords de la feuille sont alors réalisés avec des lignes de détail, ou à l’aide d’une autre famille de cartouche contenant les bords de la feuille et le cadre… eh oui, il est possible d’utiliser plusieurs cartouches sur une feuille. Cette solution serait fastidieuse ! :

cartouche_02

La solution pour réaliser de bons cartouches

Une famille de cartouche est donc composée de deux familles :

- une famille de cartouche pour la zone des informations dit “le cartouche”
- une famille de cartouche pour la taille de la feuille dit “le cadre”

Attention, on ne peut pas utiliser une famille de cartouche imbriquée dans un cartouche.
Le cartouche est chargé en tant que groupe dans la famille dit “le cadre”.

Voici le principe :

SKETCH27.WPI

A l’aide de contraintes, les bords du cadre (donc de la feuille) se déplacent vers la gauche et vers le haut.

Pour illustrer les manipulations voici une vidéo.

Cartouche Revit 2012

A vos cartouches !
