vendredi 10 août 2012

Surface Plancher–Méthode de calcul

Depuis mars 2012, la SP (Surface de plancher) remplace (administrativement) la SHO (SHOB & SHON).
Pour Revit, la méthode de travail reste la même ; voyons comment utiliser au mieux les outils de calcul de surfaces.

Les plans de surface – notions et utilisation
Comme pour tous les calculs de surface hors Surface des pièces (assimilable à la SU), nous devons réaliser des Schémas de plan de surface.
Chaque schéma de plan de surface est indépendant des autres. Les lignes de séparation de surface et les surfaces sont strictement assignées à un schéma de plan de surface ; seules les lignes de séparation de surface peuvent être copier/coller d’un schéma à un autre.

1-Déclaration du schéma de plan de surface
Architecture (Début) > Pièces et surfaces > Calculs des surfaces et des volumes

Réaliser un nouveau Schéma de surface
SP_01

2-Création des vues en plan et des nomenclatures associées
Les schémas de surface ont leur propres catégories de vues : plans de surface

SP_02

SP_03
(les niveaux disponibles sont ceux de votre projet)

Réponde non à la question de création automatique de lignes de séparation de surface.

Sans nomenclature, les plans de surfaces ne seraient pas vraiment exploitables…
SP_04SP_05

La création de la nomenclature doit répondre à la méthode officielle de calcul de la surface de plancher.
Pour cela, je vous propose de vous référer aux documents suivants :

Pour la méthode de calcul : http://circulaire.legifrance.gouv.fr/pdf/2012/02/cir_34719.pdf
Le formulaire d’aide au calcul : https://www.formulaires.modernisation.gouv.fr/gf/getNotice.do?cerfaNotice=13409-2&cerfaFormulaire=88065*02

La fiche d’aide pour le calcul de la surface de plancher et de la surface taxable, nous sert comme base pour la création de notre nomenclature Revit ; ainsi le calcul sera effectif directement dans le fichier du projet.
Ainsi les différentes sommes des surfaces peuvent servir pour calculer des ratios.

Pour calculer la SP, nous devons affecter une caractéristique à chaque surface ; puis faire le calcul (déduire ou additionner) – c’est cette dernière opération qui est délicate dans Revit (la solution serait de ne pas insérer les surfaces à déduire ! – dans ce cas, l’analyse des surfaces sous forme de ratios en serait réduite).

Pour réussir à faire ces calculs, nous allons réaliser un tableau en colonnes (une ligne correspond à une surface).
Dans un premier temps, il faut ajouter deux nouveaux paramètres aux surfaces :

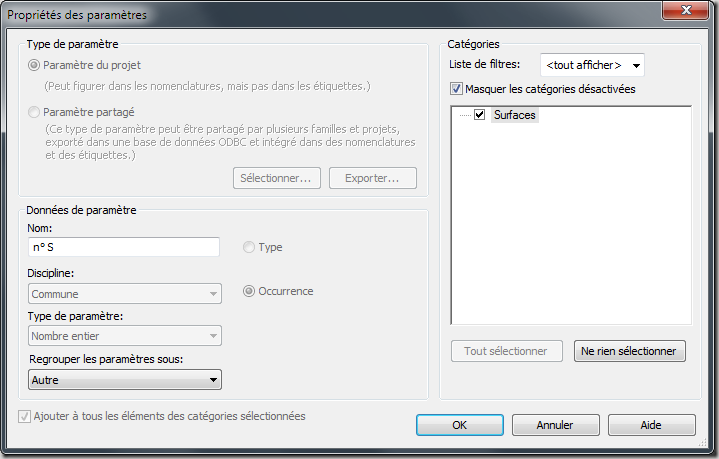

n°S
Type de paramètre : Nombre entier
SP_06

Habitation
Type de paramètre : oui/non
SP_07

Création d’une table de valeur

SP_08

La nomenclature constituée, chaque nature de surface à son nombre entier :

SP_09

Création de la nomenclature de surface de plancher
La particularité de cette nomenclature est d’utiliser des valeurs calculées avec des formules conditionnelles pour organiser les données.

SP_10

Deux nomenclatures sont utiles pour la gestion des surfaces : l’une pour gérer chaque surface, l’autre pour obtenir le calcul par niveau.

3-Création des séparations de surfaces et des surfaces
Lorsque le projet sera un minimum formalisé, il sera possible de commencer le schéma de surface de plancher.
A l’aide des séparation de surface, détourer chaque zone ; insérer les surfaces et les qualifier ; A chaque surface, il faut préciser si la surface appartient à l’habitation ou pas.
SP_12

N’oublier pas de décocher “Appliquer les règles de surfaces” si vous utiliser l’outil “choisir des lignes”. Cette option n’est pas applicable pour la SP.

SP_11

Vous pouvez télécharger les fichiers Revit (2012) incluant les nomenclatures de calcul de la SP sur ma Dropbox (se créer une compte dropbox)
Pour utiliser les nomenclatures dans vos fichiers, insérer les nomenclatures SUR-SP-001 & 002 et STY-SUR-SP : Insérer > Insérer des vues à partir du fichier
En complément, transférer les normes suivantes :
SP_13

Ne pas oublier de mettre à jour les plans de surface durant l’avancement du projet. Appliquer aux plans un choix de couleurs pour une meilleure lecture des surfaces et pour faciliter un auto-contrôle.
Bons calculs !

mercredi 8 août 2012

Cartes graphiques & Laptops HP

Si vous possédez un ordinateur portable HP, il se peut que vous ayez un peu de mal avec Revit 2013 et la carte graphique.

1-Commencer par regarder dans les options de Revit, section Graphisme
Soit Revit vous propose la version d’un pilote ou bien la carte n’a pas été testée.

CG_01

2-Se rendre sur le site de HP, pilotes et support – tester les derniers pilotes proposés pour votre PC

CG_03

3-Si les derniers pilotes HP se sont pas satisfaisants, se rendre sur cette page : http://usa.autodesk.com/adsk/servlet/syscert?siteID=123112&id=18844534
Là vous avez les pilotes Autodesk pour les laptops HP ! Attention les pilotes Nvidia peuvent ne pas être optimisés pour votre HP ; cela dépend de l’intégration du GPU !

CG_02

Pour ma part, la Quadro FX 1600m dans le HP 8710w (oui, oui, ça date) fonctionne très bien avec le pilote 276.42, téléchargé depuis le site d’Autodesk sous la carte graphique Quadro FX 2800m for Laptops HP. A savoir, un pilote Nvidia contient toute la série des cartes graphiques (Quadro FX mobile)

dimanche 5 août 2012

Off–été 2012

Ah les vacances ; le moment de faire des mises à jour et surtout un upgrade de mon PC (un SSD de 256Go) et donc l’installation de softs.
J’aimerais vous faire découvrir certains outils du monde libre…

Tout d’abord, Krita  – dans la lignée de MyPaint dont je vous ai déjà parlé, avec des outils de manipulation d’images – Avec Gimp (en remplacement de Photoshop), MyPaint et Krita (en remplacement de Painter), vous avez en main des logiciels pour travailler sous forme de croquis, manipuler des photos et peindre sur vos images exportées de Revit !
www.krita.org
Krita

Freeplane pour réaliser des cartes heuristiques et mettre en forme ses idées (en remplacement de Mindjet Manager)
http://freeplane.sourceforge.net
WhatIsMindMapping

Pour ceux et celles d’entre-vous qui possèdent un compte Google (Gmail), Google Talk est discret pour communiquer avec vos contacts et être averti de nouveaux mails… (en complément de Skype et MSN)
http://www.google.fr/talk/intl/fr/
talk

et puis CDBurner XP pour graver, Handbrake pour traiter des vidéos…
et toujours LibreOffice.org qui remplace Microsoft Office depuis 10 ans !
et Thunderbird pour la gestion de e-mails avec Lightning pour s’organiser

et pour finir le poids lourd de la catégorie… Blender.org (en remplacement de 3D MAX, Maya…), le soft de l’image de synthèse et d’animation – attention, une fois dedans, on y passe des heures ;-)
http://www.blender.org/
blender

Bonnes vacances !
