Cartouche & Feuille 2012

Un comportement passé inaperçu ? ou tout simplement une clarification dans la notion de cartouche et feuille dans Revit.
Jusqu’à la version 2011, il était possible de réaliser le cartouche avec le contour de sa feuille paramétrique.
Avez-vous essayé en version 2012 ? Eh bien inutile, ça ne fonctionne plus…. enfin plus de la même manière.

Le point d’origine (non définissable) d’une famille de cartouche était alors positionné en bas à droite. Dès lors si la feuille était paramétrique, le déplacement des bords de la feuille se faisait vers la gauche et vers le haut. Très bien puisque par convention nous positionnons la partie cartouche en bas à droite… enfin pas pour tout le monde… les cartouches russes possèdent une partie sur la gauche.

Avec Revit 2012, il n’y pas plus de logique quant aux déplacements des bords de la feuille !

Revenons alors sur la définition d’un cartouche et d’une feuille.
Le cartouche est la place réservée aux informations ; la feuille est le support sur lequel on imprime.
Selon Revit, nous réalisons des cartouches (familles de cartouches) et leur utilisation dans le projet est sujet à la création d’une feuille : on “dépose” un cartouche dans une feuille.

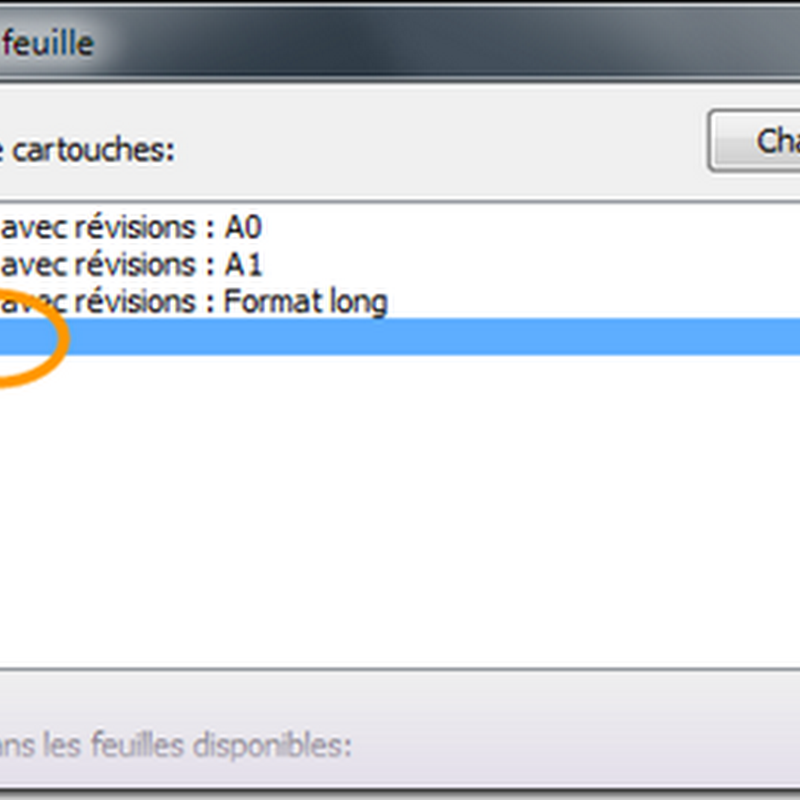

Ainsi il est possible de créer une feuille sans cartouche :

cartouche_01

La première application de cette définition d’un cartouche et d’une feuille est la réalisation uniquement une famille de cartouche (zone des informations) et de l’utiliser sur une feuille dans le projet. Les bords de la feuille sont alors réalisés avec des lignes de détail, ou à l’aide d’une autre famille de cartouche contenant les bords de la feuille et le cadre… eh oui, il est possible d’utiliser plusieurs cartouches sur une feuille. Cette solution serait fastidieuse ! :

cartouche_02

La solution pour réaliser de bons cartouches

Une famille de cartouche est donc composée de deux familles :

- une famille de cartouche pour la zone des informations dit “le cartouche”
- une famille de cartouche pour la taille de la feuille dit “le cadre”

Attention, on ne peut pas utiliser une famille de cartouche imbriquée dans un cartouche.
Le cartouche est chargé en tant que groupe dans la famille dit “le cadre”.

Voici le principe :

SKETCH27.WPI

A l’aide de contraintes, les bords du cadre (donc de la feuille) se déplacent vers la gauche et vers le haut.

Pour illustrer les manipulations voici une vidéo.

Cartouche Revit 2012

A vos cartouches !
