Revit 2011 – Les sous-projets

Ceux qui me connaissent ou bien lisent régulièrement le blog, savent que les fonctions du travail collaboratif me tiennent à cœur.

Ceux qui ne connaissent pas les possibilités des sous-projets, je leur conseille de lire les trois posts suivants :
Projet partagé 1/3 ; Projet partagé 2/3 ; Projet partagé 3/3 - Sous-projets

En ce qui concerne la version 2011, les améliorations portent sur l’interface et sur la méthode.

L’interface

La boite de dialogue est redimensionnable.

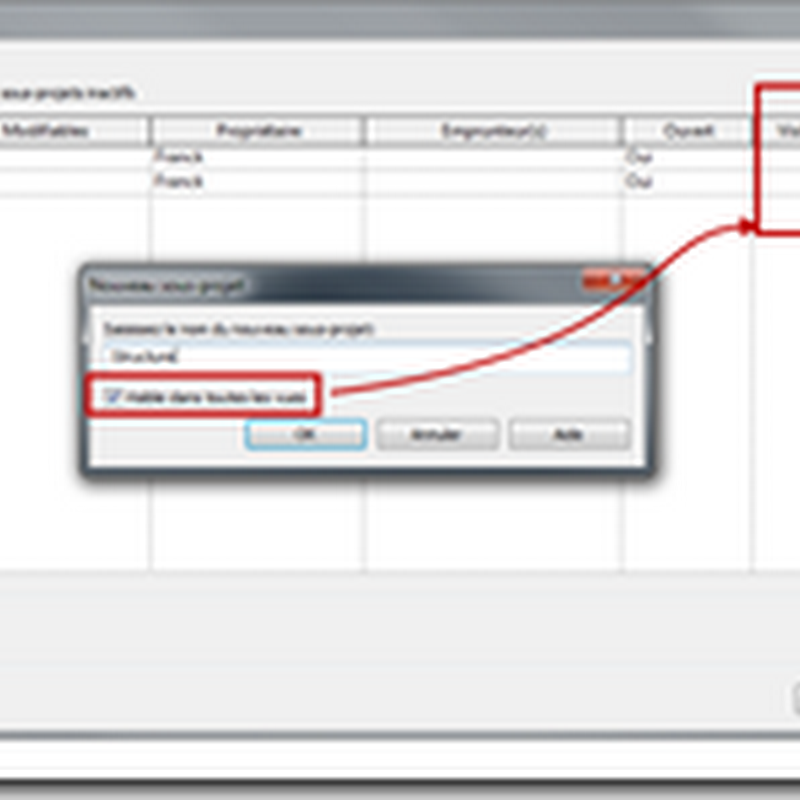

L’option “Visible dans toutes les vues” est disponible directement dans la boite de dialogue des Sous-projets.



Le sélecteur du sous-projet actif est disponible dans la barre d’état.

Méthode

Il est préférable de ne pas rendre visible les sous-projets dans les vues lors de la création des sous-projets.
Désormais, si cette option vous échappait, il est possible de revenir dessus dans la boite de dialogue des sous-projets “visible dans toutes les vues”.

Un confort, puisque il est plus facile de rendre invisible les sous-projets pour l’ensemble des vues et de sélectionner les vues dans lesquelles ils seront uniquement visibles.

Le remplacement de la visibilité des sous-projets dans les vues, propose trois options:
- Afficher : sera toujours affiché dans la vue
- Masquer : sera toujours masqué dans la vue
- Utiliser les paramètres globaux (Visibles/non visibles) : utilise le paramètre de la boite de dialogue des sous-projets.

Un impact de ce nouveau paramètre : les fichiers liés.
A partir des fichiers hôtes, les sous-projets des fichiers liés sont accessibles. Un must !
Puisque maintenant, la vue hôte affiche tous les sous-projets. Toute nouvelle vue depuis le fichier hôte affiche l’ensemble des sous-projets, même ceux qui sont réglés sur “NON visible dans toutes les vues”.
Par vue liée, l’affichage respect les sous projets actifs (pas de changement par rapport aux versions précédentes) ; quant à l’affichage personnalisé, les sous-projets du fichiers liés peuvent être rendus Visibles ou non visibles…

Pour les fichiers liés, les gabarits de vues (hôtes) intègrent le remplacement des graphisme/visibilité des sous-projets. Très utile pour faire de la documentation de locaux, par exemple.
